następna strona: →1 Wprowadzenie
1.1 Symbole i oznaczenia
Wskazówki ostrzegawcze
Niniejsza instrukcja zawiera wskazówki ostrzegające przed zagrożeniem dla osób i możliwością strat materialnych.
- X Należy zapoznać się z tymi wskazówkami i odpowiednio się do nich stosować.
- X Postępować zgodnie z zaleceniami oznaczonymi symbolem i hasłem ostrzegawczym.
| Symbol ostrzegawczy | Hasło ostrzegawcze | Znaczenie |
|---|---|---|
| OSTRZEŻENIE | Niebezpieczeństwa dla ludzi. | Nieprzestrzeganie może prowadzić do śmierci lub ciężkich obrażeń ciała. |
| UWAGA | Niebezpieczeństwa dla ludzi. | Nieprzestrzeganie może prowadzić do lekkich i średnich obrażeń ciała. |
Inne symbole i oznaczenia
Aby zapewnić prawidłową obsługę, ważne informacje i wskazówki techniczne są wyraźnie wyeksponowane.
| Symbol | Znaczenie |
|---|---|
| „Ważna wskazówka” | Informacje w celu uniknięcia szkód materialnych |
| „Dodatkowa informacja” | Użytkownik powinien zwrócić większą uwagę na ważne informacje dodatkowe. Chociaż nie występuje zagrożenie dla osób lub mienia, to jednak bardzo przydatne jest uważne przeczytanie informacji dodatkowej. |
| X | Symbol czynności: należy wykonać określoną czynność. X W przypadku kilku czynności do wykonania należy zachować podaną kolejność. |
| Droga ewakuacyjna i ratunkowa | Oznacza, że drzwi przesuwne można eksploatować na drogach ewakuacyjnych i ratunkowych |
| Poza drogą ewakuacyjną i ratunkową | Oznacza, że drzwi przesuwnych nie można eksploatować na drogach ewakuacyjnych i ratunkowych |
| BOBO | Break Out; oznacza, że skrzydła drzwi i części boczne posiadają funkcję Break Out |
| BOBO / Poza Break-Out | Oznacza, że funkcja nie jest możliwa w przypadku drzwi Break Out |
2 Odpowiedzialność cywilna za produkt
Zgodnie z odpowiedzialnością producenta za swoje produkty, opisaną w ustawie o odpowiedzialności za produkt, należy przestrzegać informacji zawartych w podręczniku użytkownika (informacji o produkcie i użytkowaniu zgodnym z przeznaczeniem, niewłaściwym użyciu, wydajności produktu, konserwacji produktu, obowiązkach informacyjnych i instruktażowych). Nieprzestrzeganie powyższych informacji zwalnia producenta z odpowiedzialności.
1.3 Przypadki szczególne
W określonych przypadkach możliwe są odstępstwa od danych zawartych w niniejszym podręczniku użytkownika. Przykłady:
- specjalne okablowanie
- specjalne ustawienia funkcji (parametry)
- specjalne oprogramowanie
X Dalsze informacje są dostępne u technika serwisu.

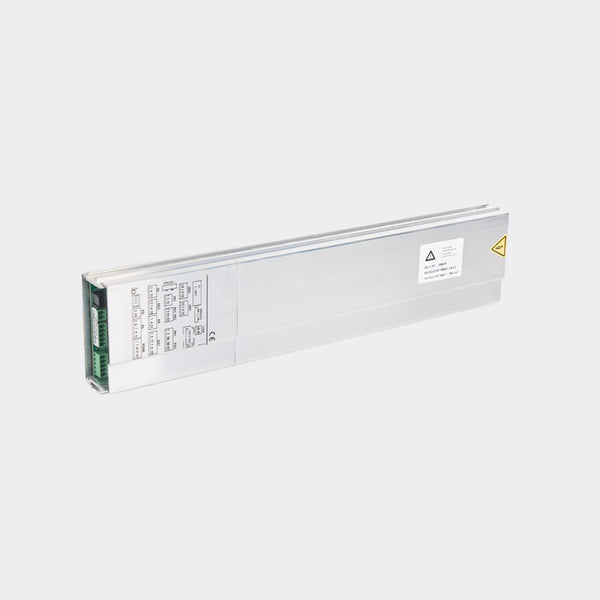

DCU1-NT, DCU1-2M-NT, DCU1, DCU1-2M
4
Wprowadzenie
1.4 Dalsze informacje
Informacje dotyczące uruchomienia i konserwacji znajdują się na schemacie połączeń i w instrukcjach montażowych różnych automatycznych drzwi przesuwnych.
1.5 Pojęcia
| Pojęcie | Wyjaśnienie |
|---|---|
| Element sterujący wewnętrzny (KI) | Przyciski, przełączniki lub czujki ruchu do wysterowania napędu drzwiowego. Element sterujący znajduje się wewnątrz pomieszczenia zamykanego drzwiami. Funkcja sterowania w trybach pracy „Automatyka” i „Zamykanie sklepu”. W trybie pracy „Noc/zaryglowane” i „Wył.” element sterujący nie działa. |
| Element sterujący zewnętrzny (KA) | Przyciski, przełączniki lub czujki ruchu do wysterowania napędu drzwiowego. Element sterujący znajduje się na zewnątrz pomieszczenia zamykanego drzwiami. Funkcja sterowania działa tylko w trybie „Automatyki”. W trybach pracy „Zamykanie sklepu” „Noc/zaryglowane” i „Wył.” element sterujący nie działa. |
| Element sterujący uprawniony (KB) | Kontrola dostępu (np. przycisk z kluczem lub czytnik kart) do sterowania napędem przez osoby uprawnione. Funkcja sterowania działa w trybach pracy „Automatyka”, „Zamykanie sklepu”, „Noc/zaryglowane” i „Wył.”. |
| Czujnik zabezpieczający otwieranie (SIO) | Czujnik obecności (np. czujnik na aktywną podczerwień) zabezpieczający drogę ruchu skrzydła w kierunku otwierania. Czujnik zabezpiecza boczną krawędź zamykania. |
| Czujnik bezpieczeństwa na kierunku zamykania (SIS) | Czujnik obecności (np. czujnik na aktywną podczerwień) zabezpieczający drogę ruchu skrzydła w kierunku zamykania. Czujnik zabezpiecza główną krawędź zamykania wewnątrz i na zewnątrz. |
| Zatrzymanie awaryjne | Samoryglujący przełącznik, za pomocą którego w przypadku zagrożenia można natychmiast wyzwolić funkcję zatrzymania napędu drzwi. Napęd zatrzymuje się w aktualnej pozycji do czasu odryglowania wyłącznika zatrzymania awaryjnego przez użytkownika, czyli ustania niebezpiecznej sytuacji. |
| Blokada awaryjna | Przy wyzwoleniu blokady awaryjnej drzwi zostają zamknięte i zaryglowane. Elementy sterujące i urządzenia zabezpieczające są podczas procesu zamykania dezaktywowane. |
| Reset | Przycisk do ponownego uruchomienia napędu po włączeniu napięcia zasilającego lub po zakończeniu alarmu pożarowego. Wciśnięcie przycisku aktywuje zintegrowany w napędzie układ samopodtrzymania, co powoduje włączenie napędu. |
