8.1 Reiniging
Gevaar voor elektrische schok door onvakkundige reiniging!
- Deuren uitsluitend door geïnstrueerde personen laten reinigen.
Gevaar op letsel door stoten en beknelling!
- Bedrijfsmodus op “Uit” zetten.
- Deurvleugel voor schoonmaakwerkzaamheden tegen onbedoelde beweging beveiligen.
- Reiniging uitsluitend door in de veiligheidsvoorzieningen geïnstrueerde personen laten uitvoeren.
- Tijdens de reiniging de deur dienovereenkomstig markeren.
- De installatie tijdens de reinigingswerkzaamheden tegen onbevoegd omschakelen van de bedrijfsmodus beveiligen.
| Wat reinigen | Hoe reinigen |
|---|---|
| Veiligheidssensor | Afnemen met een vochtige doek. |
| Glazen oppervlakken | Met geschikte glasreiniger afnemen en drogen. |
| Roestvrije oppervlakken | Met niet krassende doek afnemen. |
| Gelakte oppervlakken | Met water en zeep afnemen. |
| Geanodiseerde oppervlakken | Afnemen met niet-alkalische groene zeep (pH-waarde 5,5 ... 7). |
| Programmaschakelaar | Afnemen met een vochtige doek; geen reinigingsmiddelen gebruiken. |
8.2 Onderhoud
De eigenaar moet garanderen dat de installatie probleemloos functioneert. Bij het oplichten van de onderhoudsindicatie moet het deursysteem door een servicemonteur worden onderhouden om het correct functioneren te waarborgen.
De Slimdrive SL T30 moet continu gebruiksklaar gehouden worden. De werking ervan moet minstens 1 maal per maand door de eigenaar op eigen verantwoordelijkheid gecontroleerd worden.
De onderhoudsindicaties bevinden zich op de programmaschakelaars. De uitvoering is afhankelijk van de toegepaste programmaschakelaar:
| Programmaschakelaar | Onderhoudsindicatie |
|---|---|

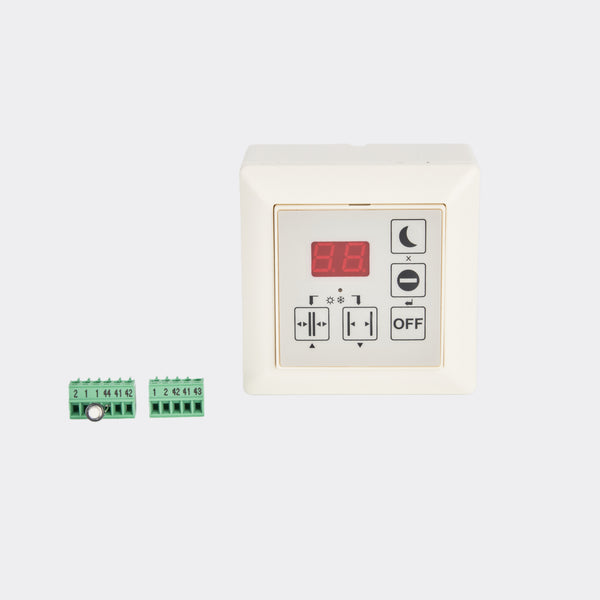

| DPS | Er verschijnt een rode punt op het display rechtsonder. |
| TPS | De LED “gereduceerde openingsbreedte” knippert. |
| MPS, MPS-ST | LED knippert. |
De onderhoudsindicatie brandt na de vermelde kalenderperiode of het aantal openingscycli, afhankelijk van wat het eerst optreedt:
| Deursysteem Variant | Kalenderperiode | Openingscycli |
|---|---|---|
| Standaard | 1 jaar | 500.000 |
| FR-variant | 1 jaar | 200.000 |
| RD-variant | 1 jaar | 200.000 |
| T30-variant | ½ jaar | 200.000 |
Onderhoudscontracten
GEZE biedt onderhoudscontracten aan met de volgende diensten:
- Loopwagen en looprails reinigen en afstellen
- Tandriem controleren en afstellen
- Deurophanging en vloergeleiding controleren
- Bevestigingselementen controleren op goed vastzitten
- Overige herstelwerkzaamheden uitvoeren
- Controle van de functionering uitvoeren
- Functietest voor SL-RD en SL-T30 uitvoeren
8.3 Accu
Informatie over de batterijwet
(Toepasbaar in Duitsland en in alle andere landen van de Europese Unie en in andere Europese landen, samen met de betreffende nationale bepalingen voor het inzamelen van oude batterijen.)
Overeenkomstig de wetgeving ten aanzien van batterijen en accu's zijn wij verplicht, u in verband met de verkoop van batterijen of accu's of in combinatie met de levering van apparaten waarin batterijen of accu's zitten, op het volgende te wijzen:
Accu's en batterijen mogen niet bij het huishoudelijk afval terechtkomen. Het afvoeren via het huishoudelijk afval is conform de wetgeving voor batterijen en accu's uitdrukkelijk verboden. Gebruikers van batterijen en accu's zijn wettelijk verplicht om lege batterijen/accu's in te leveren. Lever oude batterijen daarom in bij een gemeentelijk inzamelstation of bij de winkel. Batterijen die u van ons heeft ontvangen, kunnen na gebruik per post aan ons worden teruggestuurd.
Adres voor retourzending:
GEZE GmbH, Wareneingang, Reinhold-Vöster-Str. 21-29, D-71229 Leonberg, Duitsland.
Batterijen die schadelijke stoffen bevatten, zijn voorzien van het symbool van een doorgekruiste vuilnisbak. Onder het vuilnisbaksymbool staat de chemische aanduiding van de schadelijke stof vermeld: Cd voor cadmium, Pb voor lood, Hg voor kwik.
Automatische schuifdeursystemen van GEZE beschikken over NiCd-accu's.
NiCd-accu's moeten uiterlijk na 2 jaar vervangen worden.9. Veiligheidstechnische keuring door deskundige
Conform:
- DIN 18650-2 “Automatische deursystemen– Deel 2: Veiligheid van automatische deursystemen”, sectie 5
- EN 16005 “Servo-gestuurde deuren”, hoofdstuk 4.2.1
moeten servo-gestuurde deuren vóór de eerste inbedrijfstelling en eenmaal per jaar door een door GEZE geautoriseerde deskundige op hun veilige toestand gecontroleerd worden.
GEZE biedt de volgende diensten aan:
- Inspectie en functietest van alle veiligheids- en besturingsinrichtingen conform de eisen uit het inspectieboek voor mechanisch bediende ramen, deuren en poorten; uitgave voor schuifdeuren en schuifpoorten BGG 950 (ZH 1/580.2).
10. Technische gegevens
- Openingssnelheid
- 0,03 m/s ... 0,8 m/s
- Sluitsnelheid
- 0,03 m/s ... 0,8 m/s
- Elektrische aansluitwaarden
- 230 V; 50 Hz volgens DIN IEC 60038
- Aansluitvermogen
- max. 300 VA (Powerdrive PL: max. 450 VA)
- Beveiliging Netaansluiting
- 230 V: door de klant te voorzien 10 A
- Voeding voor externe apparatuur
- Aansluiting 24 V DC; max. 1000 mA
- Kenmerken accu
- 24 V; 700 mAh
- Temperatuurbereik
-
–15 °C tot +50 °C; alleen voor droge ruimtes
Slimdrive SL-T30: +10 ºC tot +50 °C
Slimdrive SL-RD: +10 ºC tot +50 °C - Beschermingsklasse
- IP 20
Wijzigingen voorbehouden
