Commandes et Programmes de Fonctionnement

Il est possible d'utiliser un opérateur tel que le dorma ed100 dans différents programmes. La sélection peut se faire via le sélecteur de fonctions internes, un sélecteur de fonctions externes ou via l'application dormakaba Door Pilot (nécessite l'interface Door Pilot Bluetooth).

Modes disponibles

Arrêt

L'opérateur ED n'est pas actif.

Automatique

L'opérateur ED ouvre et ferme la porte selon les fonctions réglées. Les générateurs d'impulsion intérieurs et extérieurs sont actifs.

Sortie

L'opérateur ED ouvre et ferme la porte selon les fonctions réglées. Seuls les générateurs d'impulsion intérieurs sont actifs (contrôle de sortie).

Ouverture permanente

L'opérateur ED maintient la porte ouverte en permanence.

Ouverture partielle

Sur les installations à 2 vantaux, seul le vantail de service est automatisé.

Fonctions de Base et Assistance

Push & Go

Un bref tapotement permet d'ouvrir la porte manuellement, l'automatisme prend ensuite le relais. La porte se ferme ensuite automatiquement. Le temps de maintien en position ouverte est réglable individuellement.

Passage manuel avec fonction de fermeture de porte

La porte se comporte comme une porte manuelle, à la manière d'un ferme-porte classique. La force de fermeture et le temps de maintien en position ouverte sont réglables.

Fonction Power Assist (PMR selon DIN EN 1154)

La fonction Power Assist permet un passage manuel "servo-assisté". L'opérateur réduit la résistance à l'ouverture.

• L'assistance est automatiquement adaptée à la taille du ferme-porte réglée.
• La force de l’assistance peut être réglée pour respecter les normes PMR (DIN 18040, DIN Spec 1104, BS 8300/2100, etc.), même jusqu’à EN 7.
• Permet de satisfaire les exigences EN 1154 tout en offrant une accessibilité PMR.

Fonctions Avancées et Accessoires

MotionIQ : Ouverture et fermeture optimisées

MotionIQ évalue les mouvements dans une zone jusqu'à 4,5 x 10 m. Le système détecte l'intention de passage, calcule le moment optimal d'ouverture et ajuste le temps de maintien en position ouverte.

Méthodes d'activation

• Générateur d'impulsions externe : Bouton-poussoir, interrupteur à clé, interphone, etc. (Séquence mono ou fonction séquentielle).
• Contrôle d'accès (Fonction Nuit/Banque) : Lecteur de carte, code, biométrie. La porte ne s'ouvre qu'après autorisation.
• Télécommande radio BRC : Activation via émetteur portatif (BRC-H 3) ou mural (BRC-W). Possibilité d'intégrer des boutons existants via l'émetteur BRC-T.
• Capteurs radar : Ouverture automatique par détection de mouvement.

Cartes d’Extension et Mises à Niveau

Les cartes additionnelles permettent d’augmenter les fonctionnalités de dispositifs comme le dormakaba ed100. Elles s'embrochent sur la carte principale ("Plug & Play"). La première carte installée devient la "carte mère réceptrice".

Carte « Full Energy » (Vitesses élevées)

Les opérateurs sont livrés en mode « Low Energy » (vitesse limitée sécurisée). Pour des mouvements plus rapides :

• dorma ed 100 : Jusqu'à 50°/s
• ED 250 : Jusqu'à 60°/s

Note : En mode Full Energy, l'installation de capteurs de sécurité sur chaque vantail est impérative selon EN 16005.

Carte Protection Incendie

Nécessaire pour les portes coupe-feu et pare-fumée (DAS). Elle intègre :

• Raccordement de détecteurs de fumée.
• Réinitialisation manuelle par ouverture de porte.
• Déclenchement par pression sur le vantail.
• Note : Inclut déjà la fonction Full Energy.

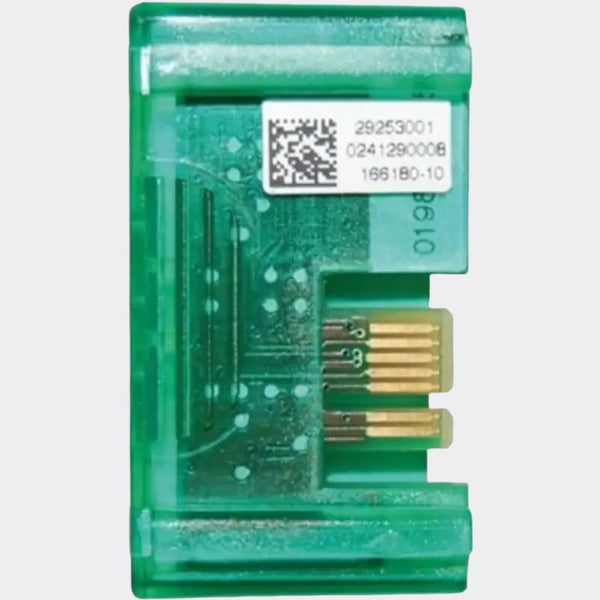

Carte d’Extension Professionnelle

Fonctions spéciales

• Temps de maintien ouvert étendu : Jusqu'à 180 secondes (contre 30s en standard).
• Fonction Nuit/Banque bistable : Une impulsion ouvre, une seconde impulsion ferme (Ouverture/Fermeture séquentielle sur l'accès sécurisé).
• Gestion vantaux indépendants : Sur une porte double, possibilité d'ouvrir uniquement le vantail de service ou les deux (ex: passage de lits d'hôpitaux).

Fonction SPV (Désenfumage / Différentiel de pression)

Permet de compenser les différences de pression (ex: systèmes de désenfumage actifs) qui empêcheraient la fermeture ou l'ouverture normale.

• Nécessite la Carte Professionnelle et l'extension Full Energy.
• Réglage via terminal manuel.

Fonction EVAC (Accessibilité en cas d'alarme)

Contrairement aux systèmes classiques qui se désactivent totalement en alarme (rendant les portes lourdes difficiles à ouvrir), la fonction EVAC bascule l'opérateur en mode Low Energy + Power Assist.

Cela garantit que la porte reste manœuvrable manuellement par tous (PMR) même en cas d'incendie, sans compromettre la sécurité.

Solution pour Toilettes Handicapés (PMR)

Gestion complète de l'accès WC avec signalisation et sécurités.

Fonctionnement type

1. Libre (Voyant Vert extérieur) : L'utilisateur ouvre via le déclencheur extérieur.
2. Verrouillage : À l'intérieur, l'utilisateur active le déclencheur intérieur (ou verrou).
3. Occupé (Voyant Rouge) : Le déclencheur extérieur est désactivé. Le voyant passe au rouge (intérieur et extérieur).
4. Sortie : Déclenchement intérieur ou béquille manuelle. Possibilité de commander la chasse d'eau (signal 24V). La porte se referme et repasse au vert.

Sécurité et Urgence

En cas de malaise, un interrupteur d'urgence ou une clé extérieure permet de déverrouiller la porte. L'opérateur automatique est alors désactivé pour permettre l'intervention manuelle.

Nécessite la carte d'extension spécifique "WC accessible à tous".

Intégration et Verrouillage Avancé

Carte d’extension DCW®

Permet le raccordement via le bus numérique DCW® (sur un seul câble) de composants intelligents :

• Serrures motorisées SVP DCW® : Communication directe et sécurisée.
• Interrupteurs à clé ST 32/55 DCW® : Gestion des modes (Nuit/Banque, Arrêt, Reset).
• Sélecteur de fonctions DCW® : Panneau de commande électronique pour choisir le mode (Auto, Sortie, Ouverture permanente, etc.) avec protection par code.

Verrouillage de la porte

L'opérateur peut piloter des gâches électriques ou des serrures motorisées. En mode "Arrêt", la porte est verrouillée. Pour les serrures sans contact de position, le temps de déverrouillage doit être < 4 secondes.
