4.1 Pläne
Hinweis: Die Pläne unterliegen Änderungen. Nur den neuesten Stand verwenden.
| Nummer | Art | Name |
|---|---|---|
| 70511-0-001 | Antriebszeichnung | GEZE Slimdrive SL NT, Antriebe |
| 70511-ep01 | Einbauplan | Slimdrive SL NT /-FR, ISO-Glasbeschlag |
| 70511-ep03 | Einbauplan | Slimdrive SL NT /-FR, ISO-Glasbeschlag |
| 70511-ep05 | Einbauplan | Slimdrive SL NT /-FR, IGG-Beschlag |
| 70511-ep06 | Einbauplan | Slimdrive SL NT /-FR mit GGS |
| 70511-ep07 | Einbauplan | Slimdrive SL NT mit Schutzflügel |
| 70511-ep08 | Einbauplan | Slimdrive SL NT /-FR, Holzflügel |
| 70511-ep13 | Einbauplan | Slimdrive SL NT /-FR, ISO-Glasbeschlag + Hakenschloß |
| 70511-ep16 | Einbauplan | Slimdrive SL NT & Lock A, 2-flg. |
| 70511-ep17 | Einbauplan | Slimdrive SL NT & Lock A, 1-flg. |
| 70511-ep18 | Einbauplan | Slimdrive SL NT /-FR, Lock M, 2-flg. |
| 70511-ep19 | Einbauplan | SL NT /-FR, Lock M, 1-flg. |
| 70511-ep21 | Einbauplan | Slimdrive SL NT /-FR, ISO-Glasbeschlag, Lock M |
| 70504-ep03 | Einbauplan | Bodenschloss für ISO |
| 70484-ep04 | Einbauplan | Sicherungsflügel für Schiebetürsysteme |
| 70511-2-0209 | Bauteilzeichnung | Laufschiene auf Maß SL NT |
| 70511-2-0231 | Bauteilzeichnung | Laufschiene gebohrt SL NT |
| 70511-2-0281 | Bauteilzeichnung | Laufschiene auf Maß, SL NT 2-flg., GGS mit Seitenteilen |
| 70511-2-0282 | Bauteilzeichnung | Laufschiene auf Maß, SL NT 1-flg. rechts schließend, GGS mit Seitenteil |
| 70511-2-0283 | Bauteilzeichnung | Laufschiene auf Maß, SL NT 1-flg. links schließend, GGS mit Seitenteil |
| 70511-2-0228 | Bauteilzeichnung | Verbindungsprofil Rollenwagen |
| 70511-2-0200 | Bauteilzeichnung | Haube auf Maß, SL NT |
| 70511-1-0107 | Bauteilzeichnung | Modulträger rechts DCU1-NT, SL NT |
| 70511-1-0108 | Bauteilzeichnung | Modulträger rechts SL NT -FR 2M / -FR DUO |
| 70511-1-0109 | Bauteilzeichnung | Modulträger rechts SL NT -FR LL/ -FR RWS |
| 70511-1-0106 | Bauteilzeichnung | Modulträger links SL NT und Verriegelung |
| 70511-1-0117 | Bauteilzeichnung | Modulträger links SL NT |
| 70715-1-0159 | Baugruppenzeichnung | Durchgehende Bodenführung |
| 70715-9-9854 | Montagezeichnung | ISO-Flügel Slimdrive SL NT |
| 70715-9-9864 | Montagezeichnung | ISO-Flügel, Gummi-NSK, Lock M, Slimdrive SL NT |
| 70715-9-9863 | Montagezeichnung | ISO-Flügel, Gummi-NSK, Lock A, Slimdrive SL NT |
4.2 Werkzeuge und Hilfsmittel
| Werkzeug | Größe / Spezifikation |
|---|---|
| Maßband / Markierstift | - |
| Drehmomentschlüssel | - |
| Innensechskantschlüssel | 2 mm, 2,5 mm, 3 mm, 4 mm, 5 mm, 6 mm |
| Gabelschlüssel | 8 mm, 10 mm, 13 mm, 15 mm |
| Ringschlüssel | 8 mm |
| Schraubendrehersatz | Schlitz bis 6 mm, Kreuzschlitz PH2 und PZ2 |
| Torx-Schlüssel | Tx 20 (Bit-Einsatz Länge mindestens 110 mm) |
| Seitenschneider | - |
| Crimpzange | für Elektrokabel |
| Abisolierzange | - |
| Kunststofflasche | zur Kippsicherung |
| Displayprogrammschalter | Serviceterminal ST220/GEZEconnects |
4.3 Drehmomente
Die Drehmomente sind beim jeweiligen Montageschritt angegeben.
4.4 Komponenten und Baugruppen
Siehe ep-Zeichnung zur gewünschten Einbausituation sowie Antriebszeichnungen.
5 Montage
- Geschraubte elektrische Schutzleiterverbindungen nicht lösen.
- Arbeitsplatz gegen unbefugtes Betreten sichern.
- Immer zu zweit arbeiten.
- Trittleiter oder Tritthocker verwenden.
- Innenbereich der Laufschiene sauber halten.
5.1 Bauseitige Vorbereitung
Um die fachgerechte Montage sicherzustellen, prüfen Sie die bauseitige Vorbereitung:
- Art und Belastbarkeit der Fassadenkonstruktion bzw. Unterkonstruktion
- Ebenheit der Montagefläche
- Ebenheit des Fertigfußbodens
- Anforderungen des Kabelplans
5.2 Laufschiene vorbereiten
Vormontierte Systeme werden mit angebauten Modulträgern geliefert.
5.3 Laufschiene montieren
5.3.1 Zwischenplatten montieren
- obere Bohrungsreihe für Wandbefestigung
- untere Bohrungsreihe für den Clip der Zwischenplatte
Je nach den baulichen Gegebenheiten (Riegelkonstruktion) kann auch umgekehrt montiert werden. Nach Möglichkeit die obere Bohrungsreihe für die Befestigung verwenden.
5.3.2 Laufschiene montieren
Bei 1-flg. Anlagen:
5.4 Bodenführung montieren
Die Auswahl der Bodenführung hängt von den bauseitigen Begebenheiten ab. Eine der folgenden Bodenführungs-Optionen muss verwendet werden. Weitere Informationen siehe entsprechende Einbauzeichnung, Kapitel 4.1.
5.4.1 Winkelbodenführung Bodenmontage montieren (Option)
Winkelbodenführung bei rechtsschließendem Fahrflügel:
Winkelbodenführung bei linksschließendem Fahrflügel:
- 1: Senkschraube für rechtsschließenden Fahrflügel
- 2: Senkschraube
- 3: Senkschraube für linksschließenden Fahrflügel
- 4: außen
- 5: innen
- 6: Winkelbodenführung
5.4.2 Verstellbare Winkelbodenführung Wandmontage (Option)
5.4.3 Durchgehende Bodenführung (Option)
Montage der durchgehenden Bodenführung siehe Baugruppenzeichnung „Durchgehende Bodenführung“. Weitere Informationen siehe entsprechende Einbaupläne, Kapitel 4.1.
5.5 Fahrflügel montieren
Montieren Sie die Fahrflügel immer zu zweit.
WARNUNG! Quetschgefahr!Die Fahrflügel sind noch ungesichert und leicht verschiebbar. Stellen Sie sicher, dass die Fahrflügel nicht unbeabsichtigt oder von unbefugten Personen verschoben werden.
5.5.1 Verbindungsarm montieren
1-flügelig:
2-flügelig:

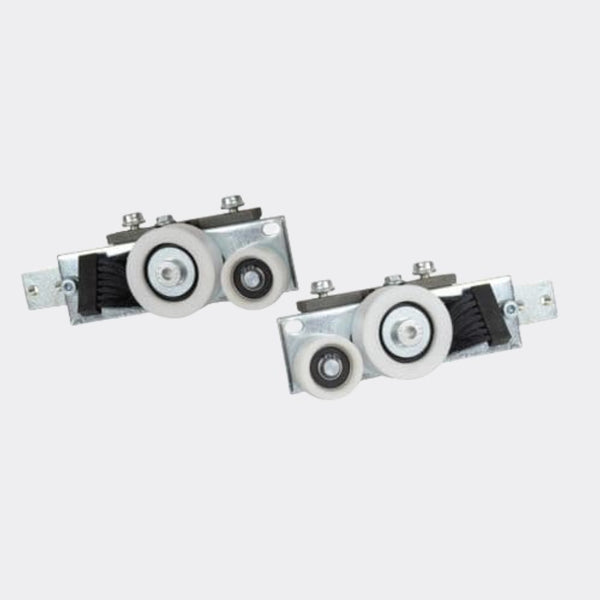

5.5.2 Rollenwagen in Laufschiene einsetzen
5.5.3 Trägerbügel an Fahrflügel montieren
Die Trägerbügel werden beim Verglasen der Fahrflügel montiert. Bei nachträglicher Montage der Trägerbügel müssen die Rahmen der Fahrflügel demontiert werden (siehe Montageanleitung Fahrflügel). Position der Trägerbügel (1) siehe Montagezeichnung Fahrflügel.
5.5.4 Fahrflügel einhängen
Die Fahrflügel sind sehr schwer. Fahrflügel mit mindestens 2 Personen aufstellen.
5.5.5 Fahrflügel einstellen
Die Fahrflügel sind noch ungesichert und leicht verschiebbar. Sicherstellen, dass die Fahrflügel nicht unbeabsichtigt verschoben werden. Geltende Normen und Richtlinien zu Quetsch-, Scher- und Einzugstellen beachten.
Parallele Lage und Höhe der Fahrflügel einstellen:
Gegenrolle einstellen:
Die Gegenrolle (4) muss einen oberen Abstand von ca. 0,5 mm zur Laufschiene haben (entspricht etwa der Dicke von 4 Lagen Kopierpapier).
5.5.6 Mitnehmer, kurz montieren
Mitnehmer dürfen über den gesamten Fahrweg an keinem Hindernis streifen. Die genaue Position des Mitnehmers der Antriebszeichnung entnehmen.
1-flügelig:
2-flügelig:
