7.1 Неисправности механических узлов
Проверка дверной створки
- Отсоединить поводок от замка зубчатого ремня.
- Сместить дверную створку и проверить плавность хода.
- При плавном ходе дверных створок: Проверить двигатель и при необходимости заменить.
Опасность травмирования в случае падения кожуха!
Кожух удерживается растерным стопором и креплениями из клейкой ленты на крепежном уголке кожуха.
- Кожух надевайте и снимайте только вдвоем.
- Снимая кожух, осторожно опускайте его, удерживая за стопор.
- При установке всегда надевайте кожух до упора и прижимайте клейкую ленту.
Электрический ток! Опасно для жизни!
Перед началом работы с электрооборудованием отключите установку от сети 230 В.
Опасность получения травмы от ударов и сдавливания!
- Исключите непроизвольное перемещение дверных створок.
- Отсоедините аккумулятор.
Опасность травмирования при открытом приводе!
Опасность травмирования вращающимися и подвижными узлами, затягивающими волосы, одежду, кабели и т.п.!
- При работе с открытым приводом обращайте внимание на вращающиеся детали.
Таблица поиска и устранения неисправностей
| Причина | Устранение |
|---|---|
| Деформирована направляющая |
|
| Тугой ход створки | Проверить дверную створку (см. ниже) |
| Заклинило роликовую тележку, высокая степень износа ходовых роликов |
|
| Поврежден зубчатый ремень | Заменить зубчатый ремень |
| Неисправен узел системы | Заменить узел (см. ниже) |
Замена роликовой тележки
- Отсоединить поводок от замка зубчатого ремня.
- Ослабить контргайку несущего болта роликовой тележки.
- Снять дверную створку.
- Ослабить и снять зажимную скобу на наконечнике.
- Снять (вверх) наконечник.
- Извлечь амортизатор из направляющей.
- Заменить роликовую тележку.
- Смонтировать роликовую тележку в обратной последовательности.
Моменты затяжки см. на общей схеме.
Замена узлов системы
- Крепление с использованием пазового сухаря и направляющего паза: Ослабить винт пазового сухаря и сместить его в сторону.
- Крепление с использованием пазового сухаря и отверстия: Ослабить и снять крепежные винты.
- Снять и заменить узел.
- Закрепить узел в обратной последовательности.
7.2 Неисправности электрооборудования
Текущие сообщения об ошибках циклически (10 сек) отображаются во время работы на дисплейном программном переключателе (кратковременно). Дополнительно они заносятся в регистраторы неисправностей e® и Oe.
Если на левой половине дисплея программного переключателя светится точка, это означает, что не была произведена полная инициализация системы. Причиной может быть помеха на пути или блокировка какого-либо узла системы.
Точка исчезает сразу после того, как дверь была полностью открыта и вновь закрыта.
Если при неисправности ошибка не отображается или дисплейный программный переключатель не функционирует:
- Проверить, подается ли сетевое напряжение.
- Проверить кабели и их подсоединение.
- Проверить предохранители в устройстве управления и в трансформаторе, при необходимости заменить (см. ниже).
Поиск и устранение неисправностей см. в таблице неисправностей.

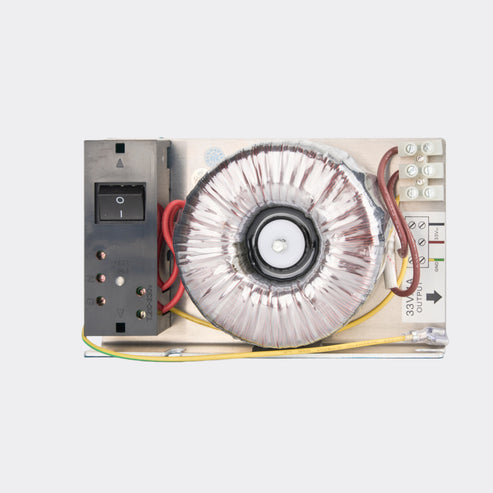

Замена предохранителя в трансформаторе
- Вставить подходящую отвертку в отверстие крышки платы (1) над переключателем.
- Торец крышки платы осторожно выдавить вверх острием отвертки. Защелка открывается.
- Снять крышку.
- Вытянуть вперед держатель предохранителя (2) и заменить неисправный предохранитель.
- Вставить на место держатель предохранителя.
- Установить крышку платы закрепить клипсами.
Электрический ток! Опасно для жизни!
Перед снятием крышки платы отключить установку от сети 230 В.
При установке крышки платы не пережимать кабели.
Сообщения о неисправностях
Для поиска и устранения неисправностей см. также список „Неисправности и их устранение V1.0 – Устройство управления DCU1-2M“.
| Сообщ. | Значение |
|---|---|
| 01 | Неисправно устройство управления (24 В) |
| 02 | Неисправно устройство управления (DCU100, 12 В) |
| 03 | Нет напряжения 230 В |
| 10 | Ошибочный сигнал сельсин-датчика |
| 11 | Короткое замыкание DCU100, слишком большой ток через двигатель 1 |
| 12 | Неисправен двигатель 1 (DCU100) |
| 13 | Предохранительный датчик закрывания 1 (SIS1) не срабатывает или срабатывает более, чем через 4 мин |
| 15 | Нет связи между устройством управления и дисплейным программным переключателем |
| 16 | Стопор не блокируется |
| 17 | Стопор не деблокируется |
| 18 | Сообщения о блокировке и деблокировке возникают одновременно |
| 19 | Предохранительный датчик закрывания 2 (SIS2) не срабатывает или срабатывает более, чем через 4 мин 2) |
| 25 | Помехи при „открывании“ |
| 27 | Предохранительный датчик открывания 1 (SIO1) или предохранительный датчик открывания 2 (SIO2) активен 1) |
| 28 | Неисправно реле двигателя на главной плате |
| 29 | Предохранительный датчик открывания 2 (SIO2) не срабатывает или срабатывает более, чем через 1 мин 1) |
| 32 | Антисаботажный контакт активен |
| 33 | Шлюзовая дверь – тамбурная дверь: От второго привода не поступает сообщений 1) |
| 35 | Аптека: Срабатывает более, чем через 4 мин |
| 36 | Внутренняя ошибка резервирования устройства управления |
| 37 | KI1: Датчик движения неисправен или срабатывает более, чем через 4 мин |
| 38 | KI2: Датчик движения неисправен или срабатывает более, чем через 4 мин 2) |
| 39 | KA: Срабатывает более, чем через 4 мин |
| 40 | KB: Срабатывает более, чем через 4 мин |
| 41 | SIO1: Предохранительный датчик открывания 1 (SIO1) не срабатывает или срабатывает более, чем через 1 мин 1) |
| 42 | NOTVER (аварийная блокировка): Срабатывает более, чем через 4 мин 1) |
| 45 | Привод DCU100 горячий: Температура двигателя или устройства управления выше 110 °C |
| 46 | Термопара двигателя: Неисправна термопара двигателя |
| 47 | Термопара DCU100: Неисправна термопара устройства управления |
| 48 | Привод DCU100 перегрет: Температура двигателя или устройства управления выше 115 °C |
| 60 | Неисправность на главной плате DCU100 |
| 61 | Аккумулятор разряжен, не подключен или неисправен |
| 63 | Программное обеспечение главной платы не соответствует ПО дополнительной платы 2) |
| 64 | Открывание при тестировании: Дверь не открывается за требуемое время открывания 2) |
| 65 | Ошибка внутренней проверки компьютера 2) |
| 70 | Неисправность на дополнительной плате DCU101 2) |
| 71 | Короткое замыкание на дополнительной плате DCU101: Слишком большой ток через двигатель 2 2) |
| 72 | Двигатель DCU101: Двигатель 2 неисправен 2) |
| 75 | Устройство управления горячее DCU101: Температура устройства управления выше 110 °C 2) |
| 77 | Термопара DCU101: Неисправна термопара устройства управления 2) |
| 78 | Устройство управления перегрето DCU101: Температура двигателя или устройства управления выше 115 °C 2) |
| 79 | Реле двигателя DCU101: Реле двигателя на дополнительной плате неисправно 2) |
| 90 | Устройство управления неисправно |
| 91 | Сельсин-датчик, двигатель: Нет сигнала от сельсин-датчика |
| x.x | Позиция створки неизвестна (точка на левом дисплее) |
| x x. | Требования к техобслуживанию (число циклов, часы эксплуатации) (точка на правом дисплее) |
| le | Ошибка при обучении устройства управления |
| 8.8. | Нет связи между устройством управления и дисплейным программным переключателем |
Примечание по версиям плат:
DCU 100: Базовая плата
DCU 101: Дополнительная плата
1) Только для DCU1 (стандарт)
2) Только для DCU1-2M (FR)
