6. Zubehör anschließen
Dorma ED 100 / ED 250 Montageanleitung (Seite 35-36)

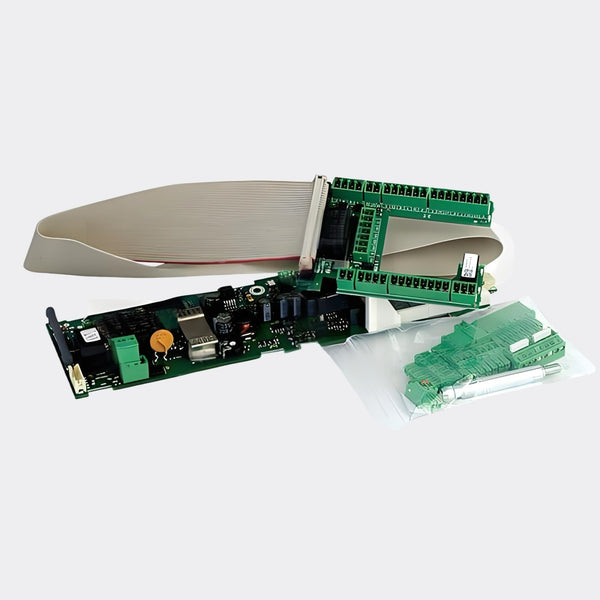

Allgemeine Anschlusshinweise
- Die Anschlussleitungen an die Stecker anklemmen und die Stecker auf den Anschlussprint stecken.
- Maximal 1,5 A Gesamtlast an den Klemmen 1, 1G und 3.
- Maximal 1 A Last an Klemme 1G.
- Kabellänge maximal 30 m bei Verwendung von J-Y(ST)Y 0,8 mm.
6.1 Klemmenbelegung
Upgrade Cards und Module
- Upgrade Card DCW: Die Klemme gehört zum Lieferumfang.
-
Upgrade Card Brandschutz: Die Klemme gehört zum Lieferumfang.
Wichtig: Ist die Upgrade Card Brandschutz installiert, muss entweder ein RM-ED (Rauchmelder) oder der Abschlusswiderstand 18 kΩ angeschlossen sein.
EVAC / SPV Funktion
Bei Verwendung von EVAC/SPV ändert sich der Eingang 43 in Eingang EVAC/SPV.
Funktion: Öffnungsimpuls bei aktivierter EVAC Funktion nur über Eingang 35 möglich.
Übersicht der Anschlüsse und Funktionen
| Funktion / Komponente | Details / Klemmen | Elektrische Werte |
|---|---|---|
| Spannungsversorgung | Klemmen 1, 1G, 3 | 24 V DC, Max. 1,5 A Gesamtlast |
| Verriegelungsrelais | Klemmen 97, 98, 99 (NO, NC, COM) | Max. 1 A / 48 V DC/AC |
| Verriegelungsrückmeldung | Eingang | 0 V / +24 V Signaleingang |
| Rauchmelder | RM-ED / Klemmen | Geschaltet in Abhängigkeit vom Rauchmelder |
| Programmschalter | Extern / Klemmen | Modi: Aus, Automatik, Dauerauf, Ausgang, Nacht/Bank |
| Sicherheitssensoren | Bandseite / Bandgegenseite | Signaleingang / Test-Ausgang |
| Impulsgeber | Innen / Außen | Signaleingang |
6.2 Klemmenbelegung bei Verwendung der Upgrade Card Barrierefreies WC
Für die Einrichtung eines barrierefreien WCs muss die Türanlage mit spezifischen Komponenten ausgestattet werden.
Erforderliche Komponenten
- Ruhestrom-Türöffner oder ein geeignetes motorisches Panikschloss.
- Innen: Türdrücker, Flächentaster, Status-Anzeige "besetzt".
- Außen: Knauf, Flächentaster, Status-Anzeige "frei/besetzt".
Optionale Komponenten & Empfehlungen
- Optional können innen und außen Notschalter montiert werden.
- dormakaba empfiehlt, das barrierefreie WC zusätzlich in eine bauseitige Notrufanlage einzubinden.
Zusätzliche Funktionen
| Funktion | Status | Details |
|---|---|---|
| Status-Anzeige | Frei / Besetzt | Relais schaltet Statusanzeigen |
| Ansteuerung Zwangsspülung | Impuls | 1 s Impuls, 24 V DC |
