7.1 Voraussetzungen

• Der Antrieb ist vollständig installiert und korrekt mit dem Türflügel verbunden.
• Die separat gelieferten Teile wie Programmschalter und Impulsgeber (Radarmelder, Nacht/Bank-Schlüsseltaster) sind montiert und angeschlossen.
• Der Motor ist kalt.

7.2 Antrieb in Betrieb nehmen

• Den Antrieb am Netzschalter einschalten.

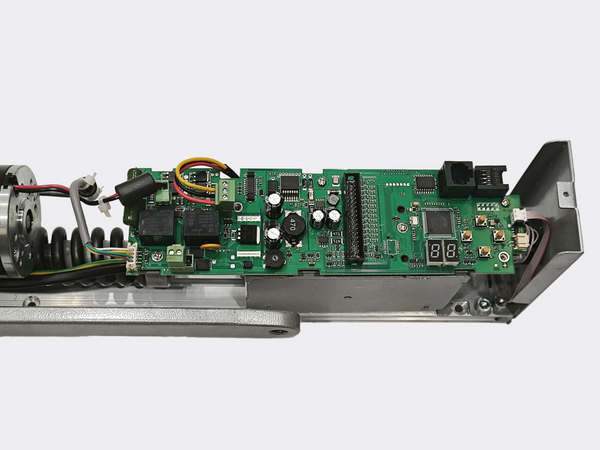

  Das Display zeigt eine Abfolge von Zeichen, die den aktuellen Bearbeitungszustand wiedergeben. Das System wird geprüft.
  • 2 hin- und herspringende Segmente in der Mitte zeigen an, dass die Steuerung auf interne Signale wartet (maximal 1 Sekunde).
  • 2 auf- und abspringende Unterstriche zeigen an, dass die Einbaulage eingegeben werden kann. Bei falscher Eingabe stehen die Zeichen im Display auf dem Kopf.
• Die untere Taste drücken (nur bei der ersten Inbetriebnahme nötig).
  Die Gerätekennung "läuft" durch das Display: ED 100 bzw. ED 250 und die Firmwareversion (dargestellt durch XX XX).
  Kleines, kreiselndes "o" und "P" zeigen an, dass eine weitere Parametrierung erforderlich ist (nur während der ersten Inbetriebnahme oder nach Reset mit Werkseinstellung).
• Die Parameter einstellen: Montageart (AS), Sturztiefe (rd) und Türbreite (Tb). Siehe dazu „9 Parametrierung“ auf Seite 40.

7.3 Parameter ändern

1. Die Taste 3 Sekunden lang drücken, um das Parametermenü aufzurufen.
2. Die Auf- oder Ab-Tasten drücken, um den gewünschten Parameter auszuwählen.
3. Die Taste drücken, um den Parameterwert anzuzeigen.
4. Die Taste drücken, um den Wert zur Änderung auszuwählen.
   => der Wert blinkt.
5. Die Auf- oder Ab-Tasten drücken, um den gewünschten Wert einzustellen.
6. Die Taste drücken, um den geänderten Wert zu speichern.
7. Die Taste drücken, um zum Parametermenü zurückzukehren.
   ODER
   Die Auf- oder Ab-Tasten drücken, um den nächsten Parameter auszuwählen.

Nach Verlassen des Parametriermodus zeigt das Display ein kleines, kreiselndes "o" und "P" an.

7.4 Lernfahrt durchführen

• Den Bewegungsbereich der Türflügel absichern.
• Die Tür schließen und den Programmschalter in Stellung AUS schalten.
• Ein kreiselndes "o" und "O" zeigen an, dass eine Lernfahrt erforderlich ist.
• Die untere Taste 3 Sekunden lang drücken.
  Die Tür führt verschiedene Bewegungen aus und das Display zeigt eine Abfolge von Zeichen. Die Bewegungen des Türflügels dürfen nicht aufgehalten werden.
• Die Tür steht in 70° Position und wartet auf die Einstellung der Öffnungsweite.
• Die Tür in die gewünschte Offenposition bewegen und die Taste drücken.

Falls die Federspannung zu gering ist, zeigt das Display das kleine kreiselnde "o" und "F" an. In diesem Fall muss die Federspannung erhöht und die Lernfahrt neu gestartet werden.

Die Tür ist betriebsbereit.

7.5 Inbetriebnahme einer 2-flügeligen Anlage

• Den Gangflügel in Betrieb nehmen.
• Nach der Lernfahrt den Programmschalter auf DAUERAUF schalten.
• Den Standflügel in Betrieb nehmen.

Zusätzliche Parametrierung

• Am Gangflügel:
  • Parameter dL (Türtyp) auf "1" stellen.
  • Parameter Ad (Nachlaufwinkel) auf den gewünschten Wert einstellen.
• Am Standflügel:
  • Parameter dL auf "2" einstellen.

7.6 Nullpunktfindung nach Netzreset

Während der Nullpunktfindung zeigt das Display das kleine kreiselnde "o" und "b" an.

7.7 Inbetriebnahme mit integriertem Rauchmelder

Siehe Montageanleitung ED Cover Basic RM oder ED Cover VARIO RM.

8.1 Voraussetzungen

• Der Antrieb ist vollständig montiert.
• Die Lernfahrt ist erfolgreich abgeschlossen.
• Die Netzspannung ist eingeschaltet.
• Der Programmschalter steht in Stellung AUS.
• Das Informationsdisplay zeigt den Ruhezustand an.

8.2 Verwendung in 2-flügeligen Anlagen

• Full-Energy: Die Upgrade Card Full-Energy kann an einem oder an beiden Antrieben installiert werden.
• Brandschutz: Die Upgrade Card Brandschutz muss an beiden Antrieben installiert werden.
• Professional: Die Upgrade Card Professional wird nur am Antrieb für den Gangflügel installiert. Für die Funktionen EVAC oder SPV werden bei 2-flügeligen Anlagen für jeden Antrieb, an dem die Funktionen verwendet werden sollen, je 1 Upgrade Card Professional benötigt.
• DCW: Die Upgrade Card DCW wird nur an jeweils dem Antrieb installiert, an dem DCW-Produkte angeschlossen werden.

8.3 Erste Upgrade Card installieren

• Die Upgrade Card in den Steckplatz stecken (siehe „3.1 Antriebssystem“ auf Seite 5).
  • Während des Einsteckens blinkt die gelbe LED einmal.
  • Die Daten werden übertragen. Die Kommunikation zwischen den Modulen wird durch langsames Blinken der grünen LED angezeigt.
  • Die entsprechende Funktion ist jetzt freigeschaltet und kann aktiviert werden (siehe „9 Parametrierung“ auf Seite 40, Parameter F1 – F8).
• Die Anlage ist betriebsbereit.

8.4 Weitere Upgrade Cards installieren

Es können weitere Upgrade Cards installiert werden. Die erste installierte Upgrade Card übernimmt die Funktion des Container-Moduls. Alle installierten Funktionen können verwendet werden, solange das Container-Modul im Antriebssystem installiert ist.

1. Das Container-Modul entfernen.
2. Die nächste Upgrade Card aufstecken.
   Die Funktion wird ins Antriebssystem kopiert, und die Upgrade Card wird entwertet.
3. Die Upgrade Card entfernen, sobald die gelbe LED leuchtet.
4. Das Container-Modul aufstecken.
   Die Steuerung erkennt das Container-Modul und speichert die neue Funktion darin ab. Langsames Blinken der grünen LED zeigt den erfolgreichen Betrieb an.

8.4.1 Upgrade Card Brandschutz installieren

• Die Upgrade Card Brandschutz wie unter Punkt 8.3 und 8.4 beschrieben installieren.
• Den mitgelieferten Lichtleiter in die größere Bohrung in der Seitenabdeckung auf der Netzschalterseite stecken.

8.4.2 Upgrade Card Barrierefreies WC

• Die Upgrade Card Barrierefreies WC wie unter Punkt 8.3 und 8.4 beschrieben installieren.
• Den ED 100, ED 250 aus- und wieder einschalten, damit die Funktionen übernommen werden.
