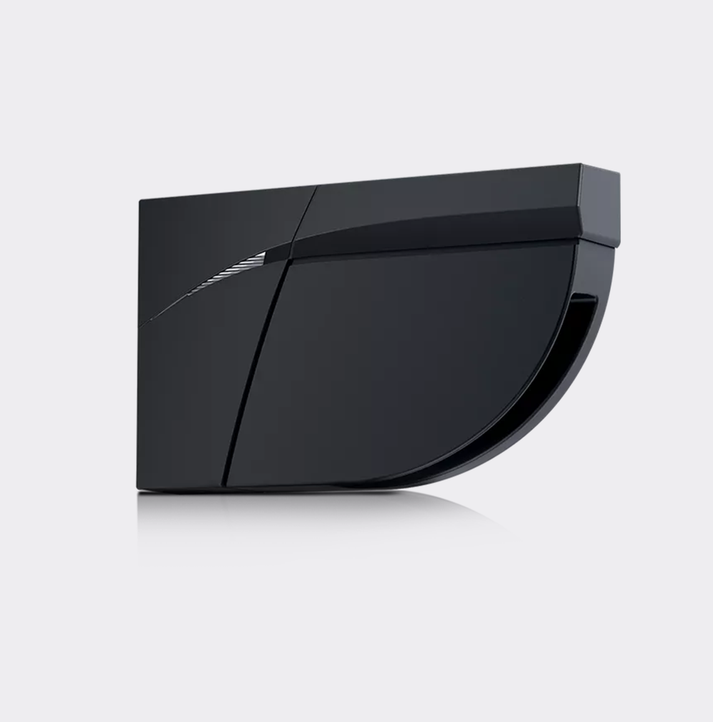

Nästa sida: →DIP-OMKOPPLARE 1
Efter ändring av DIP-omkopplare blinkar den orange lysdioden. Håll TRYCKKNAPPEN intryckt > 3 sek. för att bekräfta inställningarna. Därefter blinkar det grönt (x) lika många gånger som det finns antal inkopplade moduler.
Kontrollera att DIP-omkopplare 1 är korrekt inställd på samtliga moduler med utgångspunkt från respektive dörrblad.
Inlärningssekvens
- glasytor intill dörren är täckta
- dörrens styrenhet ställs in först
- dörren är stängd (använd serviceläge vid behov)
- dörrens styrenhet är ansluten till båda reläutgångarna och reagerar fullt på dem
- master-slav-kabeln är ansluten mellan modulerna
- detektionsfältet är fritt från snöansamlingar, kraftig nederbörd, snöfall, dimma, föremål eller personer
- laserdisplayens skydd är avtaget
Reläfunktioner
- RELÄ 1: STOPPIMPULS på öppningssidan av dörren
- RELÄ 2: ÅTERÖPPNINGSIMPULS på dörrens stängningssida
Steg för Inlärning
- Sätt igång en Inlärningssekvens genom en kort intryckning av tryckknappen på mastermodulen. Lysdioden börjar blinka med ett snabbt röd-grönt ljus. Vid installation av sensorn på en dubbel svängdörr ska proceduren upprepas på den andra mastermodulen.
- Vänta tills båda sensorerna blinkar grönt. Ställ dig framför dörren och sträck ut armarna framför dig. Rör armarna uppåt och nedåt vid stängningskanten för att markera gränsen för detektionsfälten. Lysdioden blinkar rött under beräkning av dörrbladens bredd.
- Vänta tills sensorerna blinkar grönt igen. Ställ dig utanför detektionsfältet och aktivera öppningen av dörren så att sensorerna kan lära sig miljön. Under stängning av dörren blinkar sensorn rött.
- När dörren är helt stängd igen, och lysdioden har slocknat, är Inlärningssekvens genomförd.
En inlärningssekvens på mastern konfigurerar både mastern och slaven. En inlärningssekvens på slaven konfigurerar endast slaven. Om master- och slavmodulen inte är riktade ska du först köra en inlärningssekvens på mastern och därefter på slaven.
FUNKTIONSTEST OCH INSTÄLLNING
Kontrollera att säkerhetsfälten är korrekt positionerade genom att placera ett föremål i detektionsfältet.
Efter ändring av vinkeln, sensorns läge eller miljöförhållanden ska en Inlärningssekvens alltid köras för att kontrollera att detektionsfälten är korrekt placerade.
Avslutande steg
Sätt tillbaka höljet genom att börja i den smala sidan. Våga trycka till. För att öppna sensorn igen, för in en skruvmejsel i skåran och dra uppåt tills skyddet lossnar.
Justera vid behov vinkeln för laserridån genom att vrida på justerskruven (från 2° till 10°).
SERVICELÄGE
Serviceläget avaktiverar säkerhetsdetektionen under 15 minuter, vilket kan vara lägligt under installation, mekanisk Inlärningssekvens eller underhållsarbete.
- Tryck på knappen i minst tre sekunder för att komma till serviceläget. (Lysdioden är släckt)
- Tryck på knappen igen i minst tre sekunder för att gå ur serviceläget.
Serviceläget avaktiveras automatiskt när en inlärningssekvens påbörjas.
INSTÄLLNINGAR FÖR FJÄRRSTYRNING (VALFRITT)
Under en inlärningssekvens skrivs dessa värden över automatiskt.
INSTÄLLNINGAR DIP-OMKOPPLARE (VALFRITT)
DIP 2 - MILJÖ
Efter ändring av DIP-omkopplare blinkar den orange lysdioden. Håll TRYCKKNAPPEN intryckt > 3 sek. för att bekräfta inställningarna. Därefter blinkar det grönt (x) lika många gånger som det finns antal inkopplade moduler.
Gör en riskanalys för att kontrollera om miljön kräver extra mekaniskt skydd i gångjärnsområdet. Växla till KRITISKT LÄGE (CRITICAL) när yttre störningsmoment befaras orsaka oönskad detektion (min. storlek för föremål, immuna och oskyddade områden ökas).
DIP 3 - BAKGRUND
Vrid omkopplaren till OFF när det inte finns någon bakgrund (glasgolv, gångbro).
DIP 4 - KLÄMZON
Vrid omkopplaren till läge OFF när gångjärnsområdet inte behöver säkras och föremål kan orsaka oönskad detektion.
Obs: För att ändra inställningarna med fjärrkontroll ska respektive DIP-omkopplare vridas till ON.
KONFIGURATION AV UTGÅNG
NO = normalt öppen
NC = normalt stängd
ALLMÄNT
- Antimasking
- Skyddsfunktion som detekterar oönskade föremål nära laserdisplayen, som skymmer synfältet.
- Bakgrund
- Referenspunkt i sensorns detektionsfält. Vid avsaknad av bakgrund ställ omkopplaren i läge OFF.
- Immunitetsfilter
- Öka för att filtrera bort yttre störningsmoment. Reaktionstiden ökar markant mellan värdet 5 och 9. Öka vid förekomst av snö, döda löv, etc.
FABRIKSINSTÄLLNING
- Fullständig återställning: Fabriksåterställning av alla värden
- Delvis återställning: Fabriksåterställning av alla värden utom fältdimensioner och utgångskonfigurationer.
