3.1 Budowa
Pokazany na rysunku system drzwiowy to jedynie schemat ogólny. Ze względów technicznych nie da się tu przedstawić wszystkich możliwości. Elementy obsługowe można rozmieścić indywidualnie.
- Napęd
- Czujka dualna
- Czujnik zabezpieczający otwieranie (opcja)
- Skrzydło drzwiowe
- Przycisk aptekarski (opcja)
- Programator
- Przycisk z kluczem (opcja) pozwalający na aktywowanie programatora
- Przełącznik otwierania awaryjnego (opcja)
- Ryglowanie za pomocą uchwytu ryglującego (opcja)
- Prowadnica podłogowa
- Element sterujący „Uprawniony” (KB) do uprawnionego otwierania (np. przycisk z kluczem)
- Awaryjne urządzenie sterownicze (opcja wyłącznika awaryjnego, opcja przełącznika awaryjnego zatrzymania)
3.2 Przegląd trybów pracy
W automatycznych drzwiach przesuwnych można ustawić następujące tryby pracy:
- Automatyka
- Zamykanie sklepu
- Stale otwarty
- Noc/zaryglowane
- Wył.
3.2.1 Ustawienia na programatorze z wyświetlaczem DPS
| Tryb pracy | Wyświetlacz | Objaśnienie |
|---|---|---|
|
Automatyka Całkowita szerokość otwarcia |
aU aU aU aU | Drzwi otwierają się i ponownie zamykają. Element sterujący wewnętrzny i zewnętrzny aktywny. Drzwi otwierają się na całkowitą szerokość otwarcia. Dioda świecąca jest wyłączona. |
| Zredukowana szerokość otwarcia * | - | Drzwi otwierają się tylko na niewielką możliwą szerokość otwarcia (jest ona regulowana). Dioda świecąca świeci się. |
|
Zamykanie sklepu (tryb jednokierunkowy) |
ls eO sU sU | Element sterujący wewnętrzny aktywny. Element sterujący zewnętrzny jest aktywny, dopóki drzwi nie są zamknięte. Drzwi otwierają się tylko przy przechodzeniu z wewnątrz na zewnątrz. Pełną/zredukowaną szerokość otwarcia można ustawić zgodnie z opisem w trybie pracy „Automatyka”. |
|
Stale otwarty (nie dla SL RD) |
DO hI op pa | Drzwi pozostają otwarte. Pełną/zredukowaną szerokość otwarcia można ustawić zgodnie z opisem w trybie pracy „Automatyka”. |
| Noc / zaryglowane | No NO NI N- Na NI NO NI |
Jest sygnalizowany aż do zamknięcia i zaryglowania drzwi. Drzwi są zamknięte i zaryglowane (o ile są wyposażone w układ ryglujący). Aktywny jest tylko element sterujący „Uprawniony”. |
| Wył. (pozycja serwisowa/do czyszczenia) | of of of of | Funkcje napędu są wyłączone w celach konserwacyjnych. Drzwi FR przechodzą do pozycji otwartej. Skrzydła drzwi można swobodnie przesuwać ręcznie. Działanie czujników wysterowania i zabezpieczających jest wyłączone. Silnik napędowy i rygiel są wyłączone. |
Funkcje specjalne dla FR-RWS
| Tryb pracy | Wyświetlacz | Objaśnienie |
|---|---|---|
| RWS | N® N® N® N® | Drzwi są ryglowane hamulcem silnikowym. Otwieranie jest możliwe za pomocą przełącznika awaryjnego. |
3.3 Elementy obsługowe
Tryby pracy można ustawić za pomocą następujących elementów obsługowych:

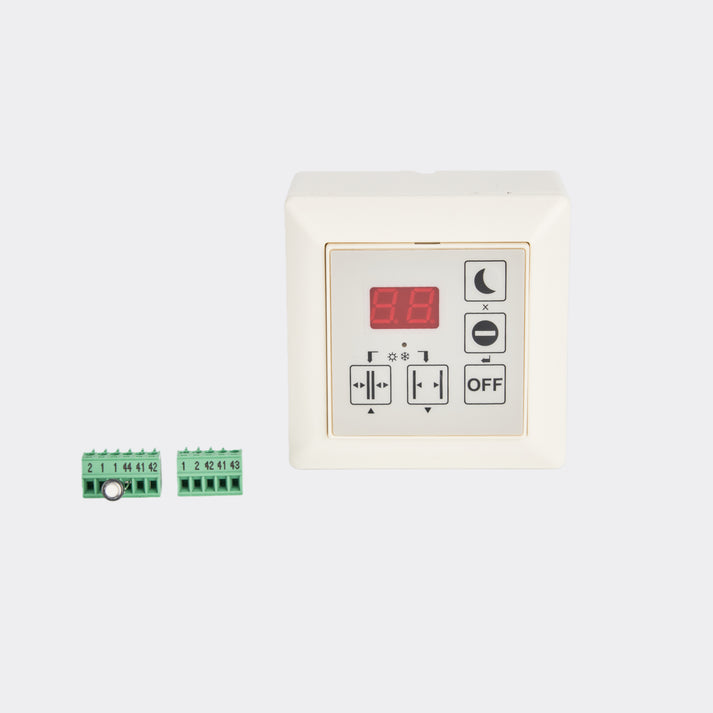

- Programator z wyświetlaczem DPS: Obsługę można zablokować poprzez przycisk z kluczem lub hasło (ST220). Kropka w prawym dolnym rogu oznacza konieczność konserwacji.
- Programator przyciskowy TPS: Umożliwia wybór trybu i pokazuje aktualny program.
- Programator mechaniczny MPS / MPS-ST: Wersja MPS-ST blokuje wybór trybów po wyjęciu klucza.
3.4 Drzwi w normalnym trybie pracy
Drzwi przesuwne GEZE mogą być wyposażone w specjalne obwody, które mogą spowodować nietypowe zachowanie. Należy skonsultować specyfikę obwodów z technikiem.
3.4.1 Funkcje standardowe (Zdarzenia)
- Aktywacja czujnika: Drzwi otwierają się i zamykają.
- Aktywacja czujnika zabezpieczającego: Zamykanie przy otwartych drzwiach – drzwi pozostają otwarte.
- Przeszkoda podczas zamykania: Drzwi natychmiast otwierają się, po czasie otwartości zamykają ze zredukowaną prędkością.
- Wyłamanie skrzydła (BO): Drzwi zatrzymują się; można przesuwać je ręcznie.
3.4.2 Funkcje specjalne
Uruchamiane specjalnymi przełącznikami, m.in. przycisk aptekarski, otwieranie lub ryglowanie awaryjne.
UWAGA! Niebezpieczeństwo obrażeń ciała z powodu uderzenia, zgniecenia i przecięcia przez drzwi podczas uruchomienia blokady awaryjnej! Należy upewnić się, że przełącznik obsługiwany jest wyłącznie przez osoby poinstruowane.
