następna strona: →DANE TECHNICZNE
| Nazwa handlowa | ECdrive T2 * |
|---|---|
| Do drzwi jednoskrzydłowych | Tak |
| Do drzwi dwuskrzydłowych | Tak |
| Szkło izolacyjne oprawione w precyzyjną ramę | Tak |
| MONO-Glas oprawiony w precyzyjną ramę | Tak |
| Profil zaciskowy do szkła bezpiecznego jednowarstwowego | Tak |
| Skrzydło przesuwne o konstrukcji ramowej (zapewnia inwestor) | Tak |
| Skrzydło drewniane (zapewnia inwestor) | Tak |
| Wysokość | 100 mm |
| Głębokość | 190 mm |
| Ciężar skrzydła (maks.), drzwi 1-skrzydłowe | 140 kg |
| Ciężar skrzydła (maks.), drzwi 2-skrzydłowe | 140 kg |
| Szerokość otwarcia drzwi jednoskrzydłowych | 700 mm - 3000 mm |
| Szerokość otwarcia drzwi jednoskrzydłowych z GCprofile Therm | 1500 mm |
| Szerokość otwarcia drzwi 2-skrzydłowych | 900 mm - 3000 mm |
| Szerokość otwarcia drzwi dwuskrzydłowych z GCprofile Therm | 3000 mm |
| Temperatura robocza | -15 - 50 °C |
| Stopień ochrony | IP20 |
| Rozłączenie sieci | Wyłącznik główny w napędzie |
| Zgodność z wymaganiami normy | DIN 18650, DIN EN ISO 13849: Zapewnienie bezpieczeństwa poziom D, EN 16005 |
SKŁADA SIĘ Z

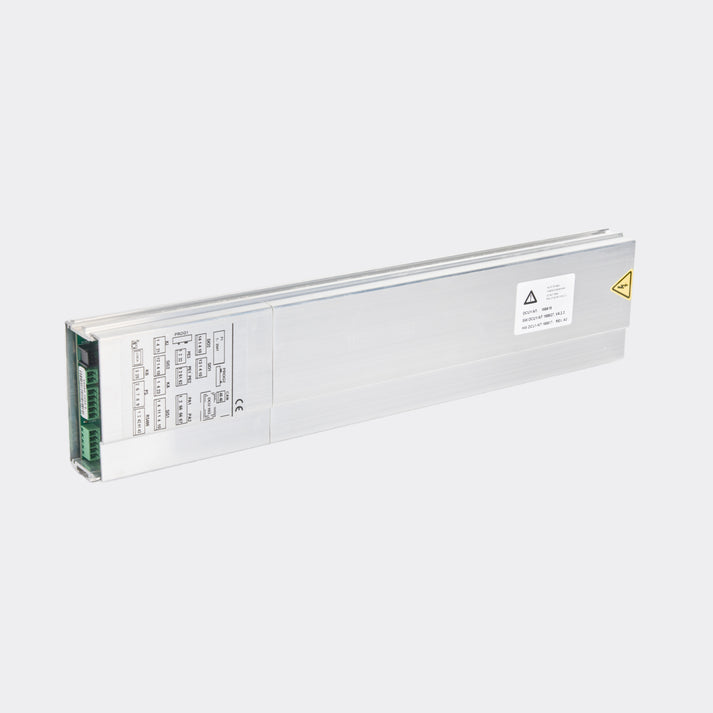

NAPĘD ECDRIVE T2 *
Automatyczny liniowy napęd do drzwi przesuwnych do drzwi o ciężarze skrzydła do 140 kg
| Nazwa | Opis | Nr ident. | Właściwości (Kolor / Napięcie) | Wymiary |
|---|---|---|---|---|
| Napęd ECdrive T2 * | System napędowy do liniowych drzwi przesuwnych z wysokimi cyklami ruchu | 180374 | 230 V | 100 x 190 mm |
| Napęd ECdrive T2, długość: 2100 mm * | System napędowy do liniowych drzwi przesuwnych z wysokimi cyklami ruchu | 210298 | EV1 | 2100 x 100 x 190 mm |
| Napęd ECdrive T2, długość: 3100 mm * | System napędowy do liniowych drzwi przesuwnych z wysokimi cyklami ruchu | 210297 | EV1 | 3100 x 100 x 190 mm |
| Napęd ECdrive T2, długość: 4100 mm * | System napędowy do liniowych drzwi przesuwnych z wysokimi cyklami ruchu | 210296 | EV1 | 4100 x 100 x 190 mm |
AKCESORIA
PRZYCISK PŁASKI EFT *
Przycisk płaski ze stali nierdzewnej ze stopniem ochrony IP65 do wysterowania drzwi automatycznych.
| Opis | Nr ident. | Kolor | Wymiary | Rodzaj montażu |
|---|---|---|---|---|
| Bardzo płaska konstrukcja, stopień ochrony IP65 | 119898 | Stal nierdzewna | 75 x 250 x 17 mm | Natynkowy |
PRZYCISK WIELKOPOWIERZCHNIOWY KFT
Przycisk płaski z tworzywa sztucznego i stopień ochrony IP20 do wysterowania drzwi automatycznych.
| Opis | Nr ident. | Kolor | Wymiary | Rodzaj montażu |
|---|---|---|---|---|
| Bardzo płaska konstrukcja, stopień ochrony IP20 | 114077 | Kolor stali nierdzewnej | 90 x 179 x 23 mm | Natynkowy |
| Bardzo płaska konstrukcja, stopień ochrony IP20 | 114078 | Biały | 90 x 179 x 23 mm | Natynkowy |
PRZYCISK ŁOKCIOWY LS 990
Przycisk płaski do wysterowania drzwi automatycznych.
| Opis | Nr ident. | Kolor | Wymiary | Rodzaj montażu |
|---|---|---|---|---|
| Stopień ochrony IP30 H=223mm | 128583 | Stal nierdzewna | 81 x 223 x 18 mm | Podtynkowy |
| Stopień ochrony IP30 H=223mm | 128582 | Stal nierdzewna | 81 x 223 x 51 mm | Natynkowy |
| Stopień ochrony IP30 H=223mm | 141041 | Biały alpejski | 81 x 223 x 51 mm | Natynkowy |
| Stopień ochrony IP30 H=223mm | 141042 | Biały alpejski | 81 x 223 x 18 mm | Podtynkowy |
INNE AKCESORIA STERUJĄCE (WYBÓR)
- Przełącznik kołyskowy AS 500
- Sterowanie wszystkimi drzwiami automatycznymi GEZE. Nr ident.: 120888. Kolor: biały alpejski (80 x 80 x 9 mm), Podtynkowy, IP20.
- GC 365 * / GC 365 R * / GC 365 SF *
- Sygnalizator typu kombi do wysterowania i zabezpieczenia automatycznych drzwi przesuwnych. Nr ident.: 160283 (R), 160284 (SF). Kolor: czarny (267 x 61 x 38 mm).
- GC 341 *
- Czujnik zabezpieczający do drzwi automatycznych. Nr ident: 160285. Kolor: czarny. 24 V DC.
- Programator z wyświetlaczem DPS
- Nr ident: 151524 / 155810, 24 V DC.
- Programator mechaniczny MPS / MPS-ST
- Nr ident: 113226 / 113227, 24 V DC.
- Przełączniki kluczykowe (SCT, ST, Stal Nierdzewna)
- Nr ident: 098870, 137056, 111357, 118478, 117996, 054240, 054532.
- Programator przyciskowy TPS
- Nr ident: 113231, 113232, 24 V DC.
- Radiowy moduł odbioru WRM-24
- Do wysterowania drzwi automatycznych i napędów okien 24 V DC.
