Mise en Service
Mise sous tension
Pour le ES 200 CO48 : faire attention à ce que le sandow reste maintenu par la ventouse.
- Mettre le sélecteur sur VERROU.
- Mettre la prise d’alimentation de courant.
- Si l’installation comprend une batterie : branchez-la après la mise en service.
La porte doit se fermer lentement et se verrouiller.
- Attendre que la porte soit fermée.
- Appuyer sur le bouton de service jusqu’à ce que les LED extérieures de l’affichage „tournent“.
- La porte commence le cycle d’apprentissage.
Note : Les barrières lumineuses et les détecteurs sont désactivés lors du cycle d’apprentissage. Le cycle doit se dérouler sans interruption. En cas de défaut, le cycle est interrompu et doit être recommencé.
Lorsque la porte s'est fermée et verrouillée, le cycle d’apprentissage est terminé.
- Les valeurs déterminées lors du cycle d’apprentissage sont enregistrées.
- Un seul point lumineux subsiste sur l’afficheur à 7 segments.
Retour à la configuration d'usine
Effectuez cette opération uniquement si de nombreux réglages ont été modifiés et que la porte ne fonctionne plus correctement, ou lors du remplacement de la commande électronique.
- Position du sélecteur : VERROU.
- Ouvrir à demi le vantail.
- Brancher la prise secteur.
- Choisir le paramètre „P“ sur „2“ si la porte comprend un sandow, sinon „0“.
- Choisir le type de verrou „L“ = „0“ à „5“.
- Couper le courant.
- Ouvrir manuellement la porte.
- Appuyer sur la touche de service et remettre l’alimentation jusqu’à ce que la porte entame un cycle de fermeture.
L’afficheur à 7 segments indique le chiffre 8. Le chargement de la configuration usine est terminé lorsque le chiffre 8 clignote deux fois. Les réglages qui diffèrent des réglages usine doivent être modifiés manuellement.
Réglage
La platine de commande est préréglée de manière à fonctionner de façon optimale pour les cas d'application les plus courants.
Réglage de la largeur d'ouverture partielle
La largeur d'ouverture partielle peut être réglée individuellement avec le sélecteur de programme.
- Placez le sélecteur de programme en position “OUVERTURE PERMANENTE”. La porte s'ouvre à vitesse lente.
- Lorsque la porte atteint la largeur d'ouverture partielle désirée, placez le sélecteur en position “OUVERTURE PARTIELLE” (ou HIVER).
- La porte s'arrête et enregistre cette position comme la nouvelle largeur d'ouverture partielle.
Essai de Fonctionnement et Sécurité
4.1 Sécurités
Un auto-test des sécurités est exécuté avant chaque course de fermeture. Commander par impulsion.
4.2 Essai manuel des barrières lumineuses
- Lors de la fermeture : La rupture du faisceau provoque l'inversion de la course du vantail et allume la LED correspondante sur la platine.
- Lorsque la porte est ouverte : La rupture du faisceau maintient la porte ouverte tant qu'il y a rupture. Dès que les barrières sont dégagées, la porte se ferme après la temporisation de maintien en ouverture.
4.3 Verrouillage
Lorsque le programmateur est en position „VERROU“, la porte fermée est verrouillée.
4.4 Générateur d'impulsions nuit / banque
- Mettre le programmateur en position „VERROU“.
- Donner une impulsion d'ouverture pour le générateur d'impulsions nuit/banque.
- La porte est déverrouillée et s'ouvre.
- Après passage ou expiration du temps réglé, la porte se ferme et se verrouille.
4.5 & 4.6 Gestion des obstacles
- Fermeture : Si les vantaux rencontrent un obstacle, la porte s’arrête, s’ouvre au maximum, puis se referme lentement. Ce processus se répète tant que l’obstacle est présent.
- Ouverture : Si les vantaux rencontrent un obstacle, la porte se ferme, puis tente une réouverture lente. Après 5 essais, la porte s'arrête. Après retrait de l'obstacle et acquittement, le fonctionnement reprend.
4.A Fonctions du Module Additionnel
Le module permet de régler des fonctions complémentaires via les adresses DCW 48 ou 49.
Note : Couper l'alimentation pour régler l'adresse DCW.
- DCW 48 : 2 interrupteurs DIP sur OFF.
- DCW 49 : DIP 1 sur ON, DIP 2 sur OFF.
Fonctions disponibles :
- 4.A.1 Protection de l’arrête de fermeture secondaire (DCW 48 IN1 & IN2) : Surveille la course derrière les vantaux (ouverture). Interrompt l'ouverture si obstacle.
- 4.A.2 Protection de l’arrête de fermeture principale (IN 3) : Surveille la fermeture. Transforme le cycle de fermeture en ouverture si obstacle.
- 4.A.3 Fermeture d’urgence (IN 4) : (Non compatible CO48). La porte se ferme quelles que soient les circonstances (sécurités désactivées) et se verrouille.
-
4.A.4 Contacts d’état de la porte :
- OUT 1 : Porte OUVERTE (ou en mouvement).
- OUT 2 : Porte FERMÉE.
- OUT 3 : Défaut.
- 4.A.5 Impulsion de sas : Gestion de deux portes en sas (transfert d'impulsion ou condamnation).
- 4.A.6 Impulsion pharmacie de garde (IN 2) : Ouverture partielle et reverrouillage.
- 4.A.7 Contact de sonnerie (OUT 4) : Activé si barrière lumineuse occultée.
Maintenance
Faire vérifier l'installation par un spécialiste au moins 2 fois par an.
Pièces d’usure (périodicité de remplacement recommandée)
- Galets de roulement : tous les 2 ans
- Batterie : tous les 3 ans
- Extrémités du tendeur de rappel : à chaque contrôle
- Rails de roulement : tous les 5 ans
- Courroie crantée : tous les 1 000 000 manœuvres
- Guide au sol : à chaque contrôle
- Sandow : tous les ans
Affichage de maintenance
- Allumé en continu : Nombre de manœuvres atteint.
- Clignote (0.5s) : Temps écoulé.
- Continu puis clignote : Les deux limites atteintes.

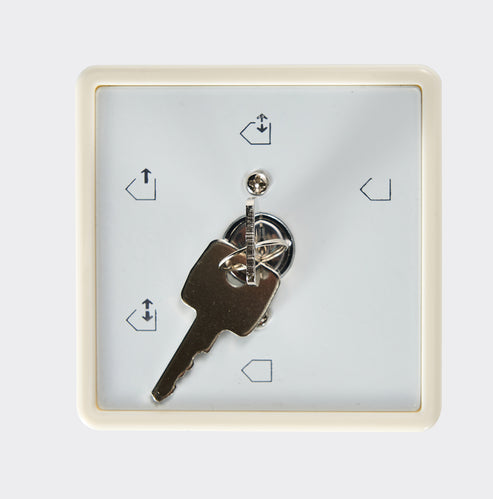

Sélecteur de Programme
Modes de fonctionnement
- VERROU : Porte fermée et verrouillée.
- AUTOMATIQUE : Fonctionnement normal avec radars.
- SORTIE : Radar intérieur uniquement (sortie seule).
- HIVER : Ouverture réduite (automatique).
- OUVERTURE PERMANENTE : Porte ouverte en continu.
6.5 Sélecteur Digital
Code par défaut : 1-1-1-1
Changer le code clavier :
- Déverrouiller avec l'ancien code.
- Appuyer sur touches 1 et 2 simultanément (3 sec).
- Entrer le nouveau code à 4 chiffres.
En cas d'oubli du code :
- Couper le courant.
- Appuyer sur touches 1 et 3 et maintenir.
- Remettre le courant.
- Relâcher. Le code revient à 1-1-1-1.
Aide à la recherche de pannes
| Défaut / Symptôme | Causes possibles | Solution |
|---|---|---|
| Mouvements saccadés ou incontrôlés | Prise/Câble tachymètre, Batterie | Vérifier câbles, remplacer batterie |
| Reste OUVERTE (test cyclique) | Barrières lumineuses | Tester fonctionnement cellules |
| Reste ouverte (toute position) | Déclencheur manuel, Détection incendie | Vérifier câblage, réarmer |
| Reste ouverte en AUTO/HIVER | Radar (impulsion permanente) | Débrancher/Ponter radar pour tester |
| Défaut « 1 » (Obstacle) à la mise en service | Poids non appris | Effectuer cycle d’apprentissage |
| Erreur « H » | Sélecteur sur CO48 non connecté, Sandow | Vérifier ventouse et tension sandow |
Consignes d'utilisation & Réarmement
Panne de courant
En cas de panne, la porte s'ouvre (si non verrouillée) ou reste verrouillée. Pour ouvrir manuellement : déverrouiller et ouvrir à la main.
Réarmement du déclencheur manuel
Positionner la fourchette dans l’orifice prévu à cet effet en appuyant suivant le sens de la flèche.
