Systeemopbouw

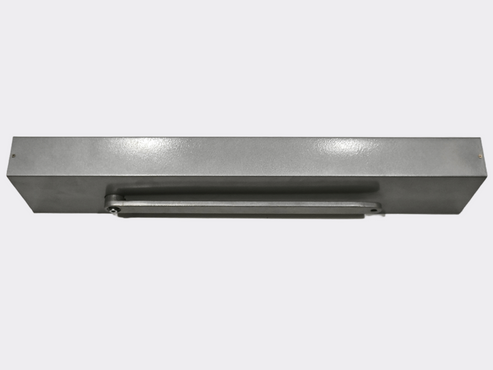

Overzicht van componenten en specificaties voor de ED 100 en ED 250 draaideurautomaten.
Systeem Specificatie
- ED 100: draaideurautomaat 230 V, EN 2-4 (duwend brandveilig), EN 2-4 (trekkend brandveilig). Artikelnr: 29222311
- ED 250: draaideurautomaat 230 V, EN 4-7 (duwend brandveilig), EN 4-6 (trekkend brandveilig). Artikelnr: 29202311
Componentenoverzicht
01 Hoofdschakelaar02 Voedingsaansluiting03 Aansluitprint04 Tweezijdige as-uitgang05 Aandrijfsysteem (motor/transmissie/sluitveer)06 Stelschroef sluitveer07 Besturing08 Geschakelde voeding09 Connector voor upgrade card10 Bedieningsinterface met informatiedisplay11 Interne programmaschakelaar12 Glijarm set*13 Standaard (duw)arm*14 CPD glijarm set*15 BASIC afdekkap** Niet bij automaat inbegrepen, los te bestellen. Het systeemvoorbeeld omvat alle componenten en kan afhankelijk van de deurbladbreedte en het deurgewicht worden uitgekozen.
Functies & Bedrijfsmodi
Momentenoverzicht
Er zijn twee bedrijfsmodi beschikbaar: Deurdranger-modus & Automatic-modus.
Deurdranger-modus (Parameter Hd = 1)
De aandrijving is geoptimaliseerd voor handmatig openen. Deze bedrijfsmodus dient met de optioneel beschikbare Power-Assist functie te worden toegepast, wanneer de deuren hoofdzakelijk handmatig geopend worden en een deurdranger functie gewenst is.
Automatic-modus (Parameter Hd = 0)
Ontworpen voor overwegend automatische deuropening na impulsafgifte (bijv. bewegingsmelder). Ontmoet de deur tijdens het sluiten een obstakel, dan gaat de aandrijving in zijn omkeerbeveiliging. In deze modus is tevens windlastregeling beschikbaar.
Windlastregeling
De ED 250 aandrijving is geschikt voor buitendeuren met wisselende windbelastingen of binnendeuren met drukverschillen. In de Automatic-modus bewaakt de windlastregeling de daadwerkelijke deursnelheid en treedt compenserend in werking wanneer de snelheid van de ingestelde waarde afwijkt.
De aandrijving kan (met upgrade card 'full-energy') een sluitkracht tot 150 N leveren om omgevingskrachten te neutraliseren. De laatste 5° van de sluiting wordt ondersteund door een elektronische eindslag.
Power-Assist Functie
Activeerbaar in Deurdranger-modus. De servo-ondersteuning schakelt in zodra de deur enkele graden wordt geopend, en past zich aan de ingestelde deurdrangergrootte aan. Hiermee wordt voldaan aan diverse normen zoals DIN 18040 en EN 1154, waardoor obstakelvrije toegang mogelijk is.
Let op: Combinatie met Push & Go of windlastregeling is niet mogelijk in combinatie met Power-Assist.
Technische Data
Waarden voor montage aan scharnierzijde (trekkend) vs. niet-scharnierzijde (duwend).
| Parameter | ED 100 | ED 250 | ||
|---|---|---|---|---|
| Min | Max | Min | Max | |
| Sluitkracht volgens EN 1154 | EN 3 | EN 4 | EN 4 | EN 6 |
| Sluitmoment handmatig (N) *** | 18 | 34 | 26 | 65 |
| Sluitmoment automatisch (N) ** | 20 (FE: 150 / LE: 67) | 20 (FE: 150 / LE: 67) | ||
| Openingsmoment handmatig (N) | 40 | 50 | 55 | 85 |
| Openingsmoment automatisch (N) ** | FE: 150 / LE: 67 | FE: 150 / LE: 67 | ||
| Openingsmoment met Power Assist (N) * | 23 | - | 23 | - |
FE = Met 'Full-Energy' of 'Brand' upgrade card | LE = 'Low-Energy' (standaard)
* Bij maximaal ingestelde Power Assist, effectief vanaf ca. 3° openingshoek.
** Moment is alleen beschikbaar in de AUTOMATIC modus.
*** Bij kozijndorpelmontage aan niet-scharnierzijde met glijarm duwend treedt een krachtverlies van ca. 33% op.
Afdekkappen & Accessoires
ED PROFESSIONAL
Aluminium afdekkap uit één stuk voor montage op 2-vleugelige draaideursystemen (of brede 1-vleugelige). Creëert een doorlopende, naadvrije bekleding. Leverbaar in lengtes van 1.400 mm tot 3.200 mm.
ED BASIC
Aluminium afdekkap voor 1-vleugelige draaideuren. Separaat verpakt. Uitgevoerd in Contur design.
ED VARIO Koppelstuk
Aluminium koppelstuk om een doorlopende afdekkap te creëren voor dubbele deuren i.c.m. twee ED BASIC kappen. Kan ter plaatse op maat worden gezaagd.
| Type | Detail | Artikel-nr. |
|---|---|---|
| ED BASIC Afdekkap | Zilver | 29241001 |
| ED BASIC Afdekkap | Wit | 29241002 |
| ED PROFESSIONAL | Zilver of RAL | 29243003 |
| ED VARIO Koppelstuk | 1-vleugelig (800-1600mm) | 29242001 |
| ED VARIO Koppelstuk | 2-vleugelig (1500-2200mm) | 29242001 |
