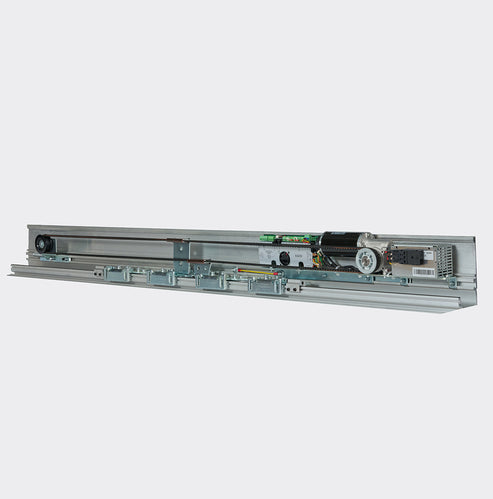

O novo e inovador sistema do operador de porta automática dormakaba ES 200 oferece a solução perfeita para todas aplicações e requisitos. A ES 200, equipada com a tecnologia PowerDrive, atende qualquer demanda solicitada ao operador em termos de adaptabilidade aos diferentes vãos de porta, capacidade de peso da folha e funcionalidade.
O Sistema Modular
O design modular do ES 200 provê uma base ideal para a implementação de novas ideias e conceitos individuais no design e construção de sistemas de portas deslizantes. Os componentes mecânicos idênticos permitem seu uso nas três versões de operadores: ES 200, ES 200-2D e ES 200 Easy.
A dormakaba abriu também uma nova dimensão com seus sistemas de controles. Agora não é mais necessário trocar componentes quando é necessário expandir a funcionalidade do sistema. O sistema de controle modular compreende o módulo de controle básico (BM) e o módulo de funções (FM). Consequentemente, melhorias de acordo com os requisitos individuais do cliente podem ser feitas sem problemas.
Principais Características e Benefícios
- Sistema flexível e modular: Adapta-se a diversas necessidades.
- Tecnologia DORMA PowerDrive: Controle dinâmico de curvas de aceleração e desaceleração para alta performance.
- Potência de backup: Baterias recarregáveis garantem operação em emergências.
- Unidade de Comando: Testada industrialmente com todos os componentes eletrônicos.
- Atualizável: Sistema de controle modular expansível com o módulo funcional (FM).
- Fácil Ajuste: Controle multifuncional e parâmetros ajustáveis via display digital ou HandHeld.
- Comissionamento Simplificado: Ajuste rápido via display integrado e botões no painel frontal.
- Compatibilidade: Pode ser combinado com diversos perfis para portas e acessórios.
- Confiabilidade: Motor extra-potente capaz de operar portas de até 2 painéis de 160 kg cada.
- Normas: Atende às normas Europeias e Alemãs de segurança (ISO 9001:2000, CE Baixa Tensão).
Dados Técnicos e Especificações
Parâmetros das Portas
| Tipo de Porta | Vão Útil (W) | Peso Máx. por Folha |
|---|---|---|
| Porta deslizante de folha simples | 700 – 3000 mm | 1 x 200 kg |
| Porta deslizante de folha dupla | 800 – 3000 mm | 2 x 160 kg |
Performance e Elétrica
| Altura do operador | 100 mm / 150 mm |
|---|---|
| Profundidade | 180 mm |
| Força máx. de abertura/fechamento | 150 N |
| Velocidade de abertura | 10 – 75 cm/s (Ajustável) |
| Velocidade de fechamento | 10 – 50 cm/s (Ajustável) |
| Temporização de porta aberta | 0 – 180 s |
| Alimentação | 230 V, 50/60 Hz |
| Potência média | 250 W |
| Classe de proteção | IP 20 |
Funções e Módulos
Programas de Funcionamento
- Fechado
- Automático
- Abertura permanente
- Abertura parcial
- Somente saída
- Controle Night/Bank
Equipamentos e Conexões (Padrão/Opcional)
- Módulo básico (BM) - Padrão
- Módulo de funções (FM) - Opcional
- Bateria recarregável para emergência
- Fechadura eletromecânica e desbloqueio manual
- Barreiras luminosas
- Módulo de energia de emergência (USV)
- Interface para sistemas de controle de edifícios (EIB)
